SAF型 自動洗浄フィルター
先進の4層構造SUS316
ウィーブワイヤーエレメント
革新技術サクションスキャニング自浄方式
リアルタイム対応自動システム制御、優れたろ過能力、高い操作性等
SAFシリーズは新時代の多目的全自動フィルターです。
特 徴
- 製鉄、製紙、自動車産業、石油化学、樹脂、食品加工、農業、ランドスケープ等、あらゆる産業の用水供給サインや製造プロセス水の除塵システム、スイミングプールや温泉の循環系ろ過設備、電着塗装やRO/UFの前処理工程など、多目的使用とメンテナンスフリーを極限まで追求し開発された最新鋭全自動洗浄フィルターです。
- 本機の運転制御用シーケンスコントローラーには自浄サイクル回数・過剰負荷対応・緊急時のポンプ自動停止やバイパスライン自動開弁・管理棟へのアラーム発信など多彩な管理機能がプログラムされています。
フィルタリングモード
流体は、本機の上流側より流入すると本体内の一次スクリーン（10mm）を外側より内側へ、更に二次スクリーン（ウィーブワイヤーエレメント）を内側から外側へ通過し本体下流側へ流出します。
フィルタリングモードでは、流体中に含まれている懸濁物（S.S.）はろ過分離されて二次スクリーン内面にケーキ層として形成されます。ケーキ層が形成され始めると、二次スクリーン内外面で差圧が生じることになります。差圧が所定の値（設定値=5m）に達すると、差圧センサー（PDS）が感知し、電気信号がPLCシーケンスコントローラーへ送られ自浄モードに入ります。
自浄モード
二次スクリーンはサクションスキャナーにより自動的に洗浄されます。スキャナーは複数の特殊吸引ノズルを持った中空の回転シャフトで、その末端は排出ちゃんバーと自動排泥弁とに連結しています。
自浄機構が作動し始めると、先ず自動排泥弁が開弁（大気開放）し、フラッシングが始まります。フラッシングは吸引ノズルに強力な吸引効果を生出します。同時に、吸引ノズルは電気ユニットにより低速で螺旋状に回転し二次スクリーン全面に形成されたケーキ層を吸引、外部へ排出していきます。一連の自浄モードは数十秒で終了し、その後自動的にフィルタリングモードへ復帰します。
技術仕様
本機
品名 |
自動洗浄フィルター |
|||
|---|---|---|---|---|
型式 |
SAF-1500 |
SAF-3000 |
SAF-4500 |
SAF-6000 |
取付口径 |
50A,80A,100A |
80A,100A,150A |
100A,150A,200A |
150A,200A,250A |
エレメント |
4層SUS-316ウィーブワイヤー |
|||
自浄方式 |
サクションスキャニング方式 |
|||
濾過面積 |
1,500cm² |
3,000cm² |
4,500cm² |
6,000cm² |
最大適用流量※1 |
80m³/時（100A） |
150m³/時 （150A） |
250m³/時（200A） |
400m³/時（250A） |
最小適用圧力 |
0.2MPa（2.0kgf/cm²）以上 |
|||
最大適用圧力 |
1.0MPa[1.0MPa以上はオプション] |
|||
最大適用温度 |
80°C |
|||
本体ハウジング |
250A |
250A |
250A |
350A |
重量 |
50A=84kg |
80A=105kg |
100A=150kg |
150A=240kg |
自浄フラッシングデータ
自動排泥弁 |
50Aダイアフラム式ハイドローリック弁[空圧式操作弁はオプション] |
|||
|---|---|---|---|---|
フラッシング時間 |
15秒/回 |
20秒/回 |
20秒/回 |
40秒/回 |
フラッシング水量 |
25ℓ/回 |
64ℓ/回 |
83ℓ/回 |
280ℓ/回 |
フラッシング時 |
6m³/時 |
11m³/時 |
15m³/時 |
25m³/時 |
制御及び電源
制御方式 |
PLCシーケンスコントローラーによる自動自浄サイクル |
|||
|---|---|---|---|---|
主電源 |
3相AC200V 50/60Hz[その他異電圧はオプション] |
|||
電源ユニット |
1/4Hp |
1/4Hp |
1/4Hp |
1/3Hp |
制御用電源 |
AC24V[AC100Vはオプション] |
|||
消費アンペア数 |
0.6Amp |
0.6Amp |
0.6Amp |
0.8Amp |
材質
本体及び蓋 |
ポリエステルコーティング仕上炭素銅（SS400）[SUS-316L他はオプション] |
|---|---|
二次エレメント |
SUS-316 |
自動排泥弁 |
ダイアフラム式ハイドローリック弁：エポキシィー仕上げ鋳鉄、NBR/EPDM他 |
シール部材 |
NBR、EPDM、テフロン他 |
標準エレメント仕様[各モデル共通]
SUS316ウィーブワイヤーエレメント |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
µm（ミクロン） |
500 |
300 |
200 |
130 |
100 |
80 |
50 |
25 |
10 |
ミリメーター mm |
0.5 |
0.3 |
0.2 |
0.13 |
0.1 |
0.08 |
0.05 |
0.02 |
0.01 |
メッシュ # |
30 |
50 |
75 |
120 |
155 |
200 |
300 |
450 |
600 |
代表的配管組付図と流量特性表

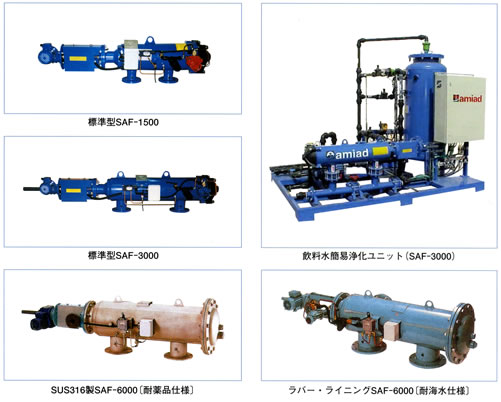

各モデルと特殊アプリケーション
