EBS-034型　自動洗浄フィルター

サクションスキャニング式自動洗浄フィルター

標準口径：８インチ～１４インチ最大流量：１０００m³/時

一般用水、製造プロセス水、冷却水等の除塵システム
ＲＯ・ＵＦの前処理フィルトレーションシステム
再利用リサイクルシステム、産業排水浄化プラント
清涼飲料水一次処理システム、他

独創的なサクションスキャニング方式によるセルフクリーニング（自浄）と最先端のスクリーンテクノロジーが生んだマルチウィーブワイヤー・フローティングエレメント（最小孔：10μｍ）を採用した大容量全自動フィルターです。一般産業用水の濾過からＲＯ・ＵＦの前処理フィルトレーションまで産業界のあらゆる濾過ニーズにお応えします。

洗浄中（自浄フラッシング中）も不断通水

エレメントは必要な時にのみ自動的にフラッシング洗浄されますから、管路流体の垂れ流しによるエネルギー損失はありません。また、フラッシング中の排出量は極めて低く、下流側への通水が断たれることはありません。

世界をリードする最先端スクリーン技術

総ステンレス製（標準材質：ＳＵＳ-３１６Ｌ）マルチウィーブワイヤーフローティングエレメントを標準装備しています。強靭な多層構造と流体のフリーフローコンセプトによる低圧損を実現しています。本エレメントの開発採用によりメカニカルフィルターの傑出した能力と性能とが初めて世界市場で実証され、従来型のメディアフィルター（砂濾過等）の能力を超えた数々の長所に高い評価を得ています。

小スペース、コスト削減と省力化

低濁度水から高濁度水まで、また、小量水から大量水まで、あらゆる濾過ニーズを小スペースにコンパクトにまとめ上げることができます。特に多量水濾過では並列マニホールドをベースとした数十基の全自動並列運転とすることでシステムの省力化と大幅なランニングコストの削減をもたらします。

機構と作動説明

フィルタリング・モード

流体はフィルター本体下部より流出しエレメント(4)の内側から外側へ通過しフィルター本体二次側へ流失します。
フィルタリングモードは流体中に含まれている懸濁物が濾過分離されている工程です。
この工程においてエレメント内面に懸濁物のケーキ層（これをフィルターケーキと呼びます）が形成されていきます。
フィルターケーキが形成され始めるとエレメントの内外面で差圧が生じ、この差圧がある一定の値（任意設定可）に達するローラーへ送られ自浄（セルフクリーニング）機構が作動を開始します。尚、自浄機構はタイマーによりバックアップされています。

セルフクリーニング・モード

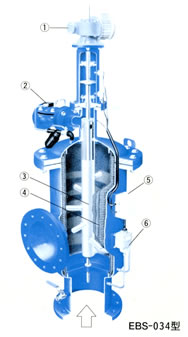

エレメント(4)の自浄はサクションスキャナー(3)により行われます。サクションスキャナーは複数の特殊吸引ノズルを持った中空の回転シャフト構造で、その上部管がスキャナー排出管及び自動排泥弁(2)に連結されています。セルフクリーニングモードに入ると、先ず、自動排泥弁が開弁しフラッシングが始まります。フラッシングによって吸引ノズルには強力な吸引（サクション）現象が生じエレメント内面に形成されたフィルターケーキを強制的に吸引除去していきます。サクションスキャナー(3)は電源ユニットにより低速で螺旋状に回転しエレメント全面をスキャニングします。
一連のセルフクリーニングは３５秒～４０秒で完了しフィルタリングモードへ復帰します。

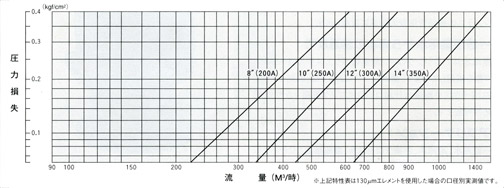

技術仕様

本機

品名	サクションスキャンニング式自動洗浄フィルター
型式	EBS-034型
取付口径	200A,250A,300A及び350A（標準フランジ：JIS-10k）
エレメント	SUS-316Lマルチウィーブワイヤー・フローティングエレメント
自浄方式	サクションスキャニング方式
濾過面積	10,000m²
最大適用流量	1.000m³/時
最小適用圧力	2.0kgf/m²以上
最大適用圧力	10kgf/m²（16kgf/m²以上は特注）
最大適用温度	80°C
本体ハウジング	500Aエポキシー仕上銅管（SUS-316L,SUS-904L,MONEL他は特注）
参考重量	200A=310kg , 250A=325kg , 300A=350kg , 350A=380kg

自浄フラッシングデータ、制御及び電源

自動排泥弁	50Aダイアフラム式ハイドローリック弁[空圧式操作弁はオプション]
フラッシング時間	35秒～40秒/サイクル
フラッシング水量	500ℓ/サイクル（適用圧力=2.0kgf/にて）
最小適用水量	50m³/時（但し、圧力2kgf/m²のフラッシング時の最小適用流量）
制御方式	PLCシーケンスコントローラーによる自動自浄運転
主電源	3相　200V　50/60Hz（異電圧可）
電動ユニット	1/2Hp　18/22 Gear output R.P.M.
制御電圧	AC24V又はAC100V
消費アンペア数	1.5Amp.
