オートストレーナ

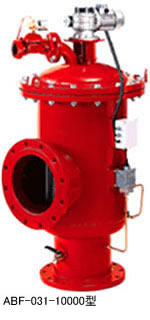

ABF-031型　オートストレーナ

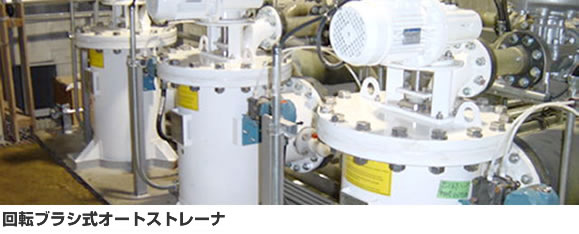

回転ブラシ式オートストレーナ

標準口径：８インチ〜１４インチ 最大流量：1,000m³/時

ステンレス製回転ブラシと自浄フラッシングとによるシンプルで堅牢な耐久構造タイプの全自動ストレーナです。比較的サイズの大きいスケール・砕石・貝殻等の夾雑物を含む流体や負荷が高く激しい濾過条件に優れた効果を発揮します。

ABF型オートストレーナー 映像を観る
サクションスキャニング式自動洗浄フィルター

ブラシアウェイ方式

エレメント内面で分離保持された懸濁物（S.S.）を回転ブラシにより強制的に除去しストレーナ本体外へフラッシングする自浄方式です。タイマー若しくは差圧スイッチにより自浄機構が自動的に起動します。

自浄フラッシング中も不断通水濾過

エレメントの自浄フラッシング中も下流側への通水を遮断することはありません。濁度及び濾過条件にも依りますが、自浄フラッシング排出量は総流量の1％以下です。

優れた耐久性とシステム維持管理費のコストダウン

本機はアミアド自動フィルターの基本原型をなすもので、全世界で数万台の稼働実績を有するオートストレーナです。
負荷の高い流体の濾過や過酷な濾過条件に適した耐久構造型自動ストレーナですから、サクションスキャニング式フィルターのプレ・フィルター（前処理ストレーナ）としても使用されます。
シンプルな構造、優れた除塵能力と耐久性とにより下流側システムの維持管理費の削減に貢献します。

一般産業用水から海水の濾過まで

標準本体ハウジングはリン酸処理ポリエステルコーティング銅を採用しています。濾過ニーズによっては、SUS-316L、SUS-904Lや耐海水仕様ゴムランニング等様々な材質対応が可能です。

アプリケーション

一般用水、冷却水、産業プロセス水、産業排水とリサイクル水、冷却用海水、中下水、かんがい用水等。

機構と作動説明

ABF-031型は濾過ニーズに合わせ、3500µm（ミクロン）から200µm（ミクロン）の範囲でエレメントを選定できます。1基当たりの最大流量は1,000m³/時です。多量水の濾過には複数基の並列設置運転で対応、リスク分散とコストダウンをはかれます。

フィルタリング・モード

流体は、ストレーナ本体下部より流入するとスクリーンエレメント(4)の内側から外側へと通過し、通水方向を90度変えて本体二次側へ流出します。フィルタリングモードは流体中に含まれている懸濁物が濾過分離されている行程です。この行程においてエレメント内面に懸濁物のケーキ層が形成されていきます。フィルターケーキが形成され始めるとエレメントの内外面で徐々に差圧が生じることになります。

セルフクリーニング・モード

スクリーンエレメント(4)の前後の差圧が5mに達した段階（任意設定可能）で自動的にセルフクリーニング機構（自浄フラッシング）が作動するよう設定されています。

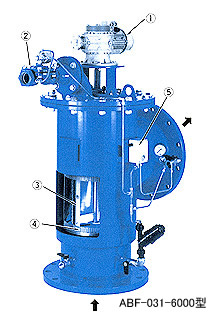

自浄機構は、本体ハウジング上部に搭載された自動排泥弁(2)と電動ユニット(1)により駆動回転するステンレスブラシ(3)とで構成されています。エレメント内面に形成保持されたフィルターケーキはブラシの回転により除去され自動排泥弁からフラッシング（大気解放）されます。一連のセルフクリーニングモードは約15秒で終了しフィルタリングモードへ復帰します。
尚、自浄機構は差圧スイッチ(5)により起動し、タイマーによりバックアップされています。

技術仕様

本機

品名

ブラシアウェイ式オートストレーナ

型式

ABF-031-6000

ABF-031-10000

取付口径

200A、250A、300A、350A、400A

エレメント

316Lウエッジワイヤー、又はパンチングメタル

洗浄方式

回転ブラシ洗浄式（電動機駆動）

濾過面積

6,000cm²

10,000cm²

最大適用流量

700m³/時

1,000m³/時

最小適用圧力

0.1MPa（1kgf/cm²)

最大適用圧力

1.0MPa(10kgf/cm²)、1MPa以上は特注

最大適用温度

70°C

本体ハウジング

400mm

500mm

標準：エポキシ仕上鋼管（SUS・他は特注）

製品重量

200A

約213kg

約310kg

250A

228kg

325kg

300A

237kg

350kg

350A

260kg

380kg
洗浄フラッシングデータ、制御及び電源


ABF-031-6000

ABF-031-10000

自動排泥弁

50Aダイアフラム弁

８０Ａダイアフラム弁

電動弁又は空圧式ソレノイド弁使用可

フラッシング時間

15秒/回(任意設定可）

フラッシング水量

200ℓ/回(0.2MPaにて)

300ℓ/回(0.2MPaにて)

フラッシング間隔

差圧起動及び任意設定

制御方式

PLCシーケンサによる自動洗浄運転

主電源

標準 3相200V 50/60Hz

電動ユニット

3/4Hp (14-18 Output)

1.0Hp (14-18 Output)

制御電圧

標準 AC24V

消費電流

1.5Amp

2.2Amp
標準エレメント仕様[各モデル共通]



パンチングメタルスクリーン

ウエッジワイヤースクリーン

µm（ミクロン）

3500

2500

1500

800

パンチングメタルスクリーン

800

500

300

200

 ウエッジワイヤースクリーン

ミリメーター mm

3.5

2.5

1.5

0.8

0.8

0.5

0.3

0.2

メッシュ #

4

6

10

20

20

30

50

80

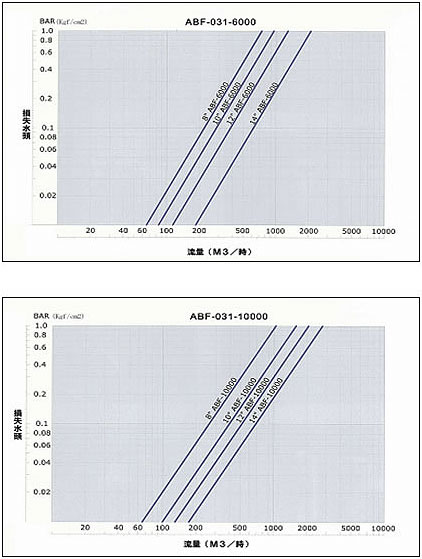

流量特性表
流量特性表

口径別寸法図と代表的据付図

ABF-031-6000型オートストレーナ口径別寸法図と代表的据付図（pdfデータ）
ABF-031-10000型オートストレーナ口径別寸法図と代表的据付図（pdfデータ）
